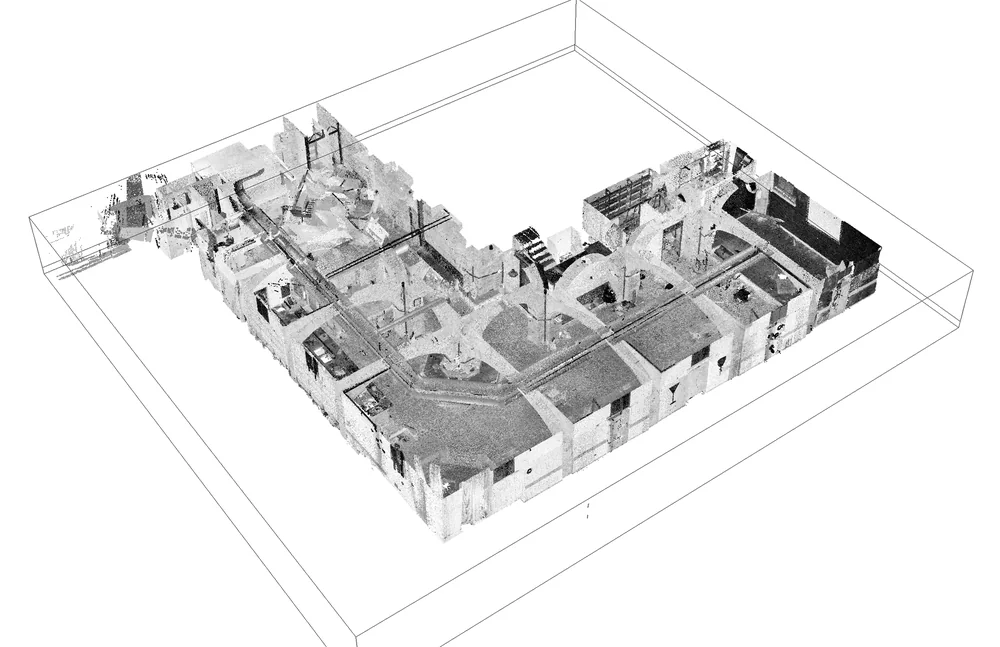

nuvola di punti degli interni in una sezione 3D di Revit
- Luogo
- Italia
- Tipologia
- Rilievo digitale · Scan-to-BIM
- Contributo
- Elaborazione di nuvole di punti · Ricostruzione in Revit
Il lavoro Scan-to-BIM parte dall’edificio nel suo stato attuale. Questi esempi, dall’Italia, mostrano come i dati del rilievo laser vengono organizzati, verificati e portati in Revit. Prospetti stradali, ambienti interni e strutture urbane richiedono letture diverse della nuvola di punti. Le viste documentano alcune fasi del lavoro: dall’isolamento di una porzione utile del rilievo alla ricostruzione degli elementi edilizi sulla geometria misurata.
Esempi selezionati di attività professionale Scan-to-BIM. L’identità dei progetti e le informazioni sui committenti sono omesse per riservatezza.
Dal rilievo alla geometria della facciata

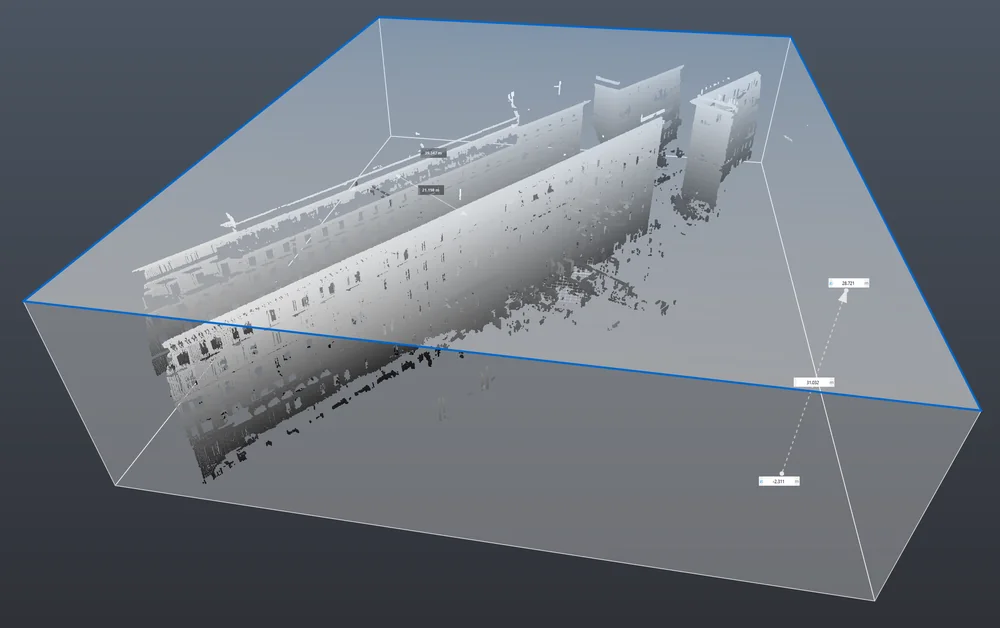

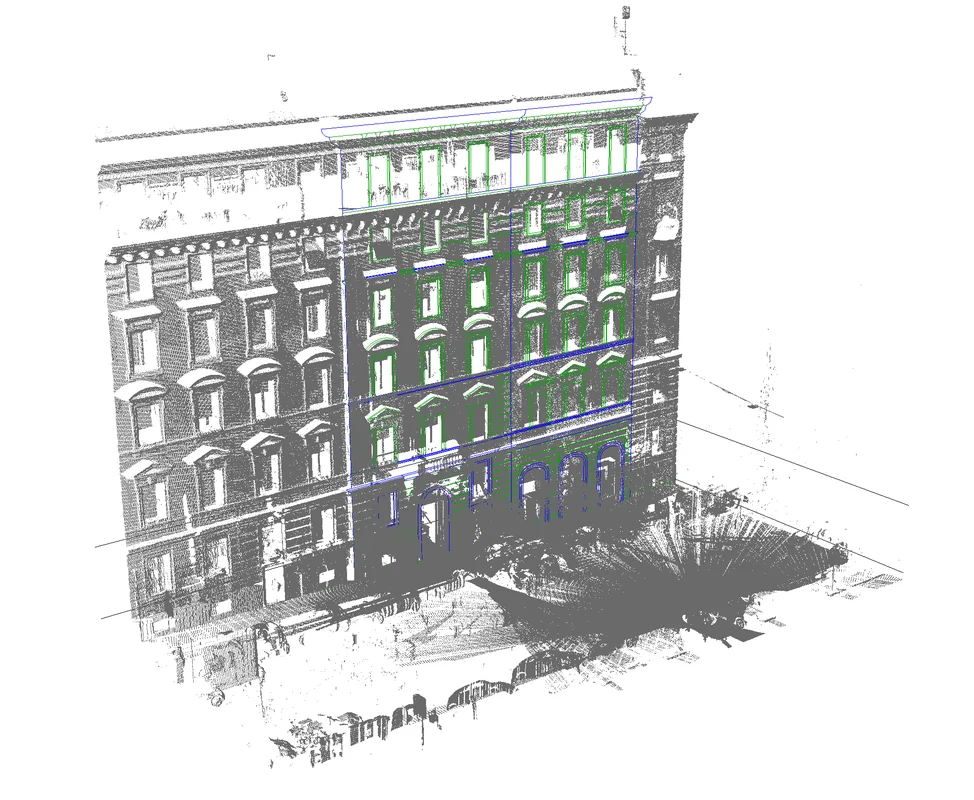

In questo esempio, un riquadro di sezione separa la facciata dal resto del rilievo. In Revit, aperture ed elementi di facciata possono essere verificati sulla nuvola di punti.
Leggere il fronte urbano

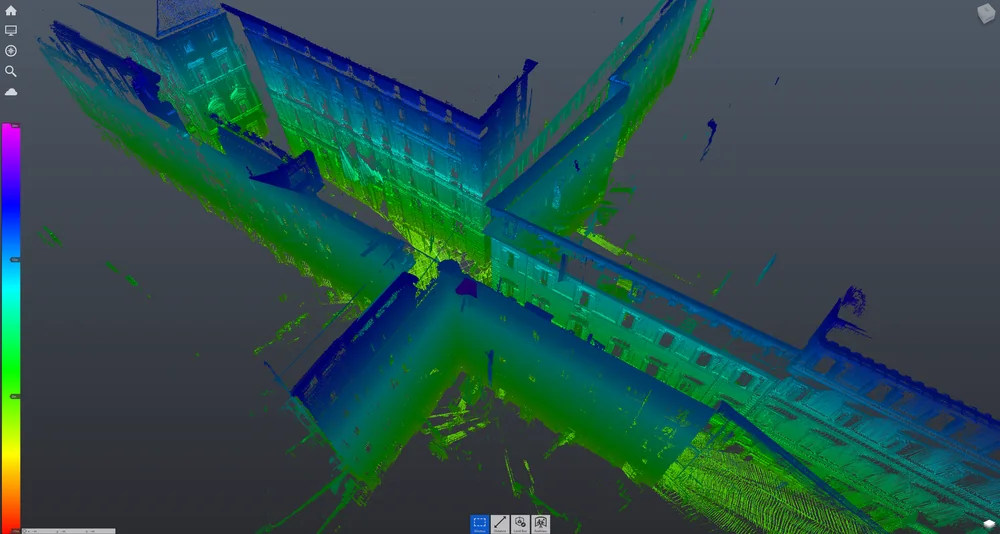

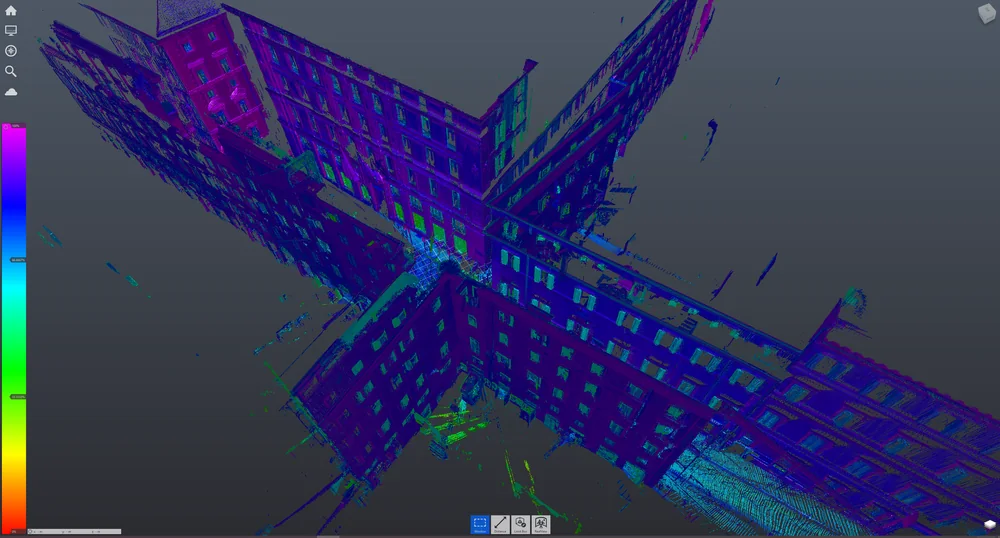

Il rilievo stradale mantiene visibili gli edifici circostanti. Le diverse visualizzazioni della nuvola aiutano a leggere l’allineamento stradale e il rapporto tra facciate adiacenti.
Rilievo alla scala urbana

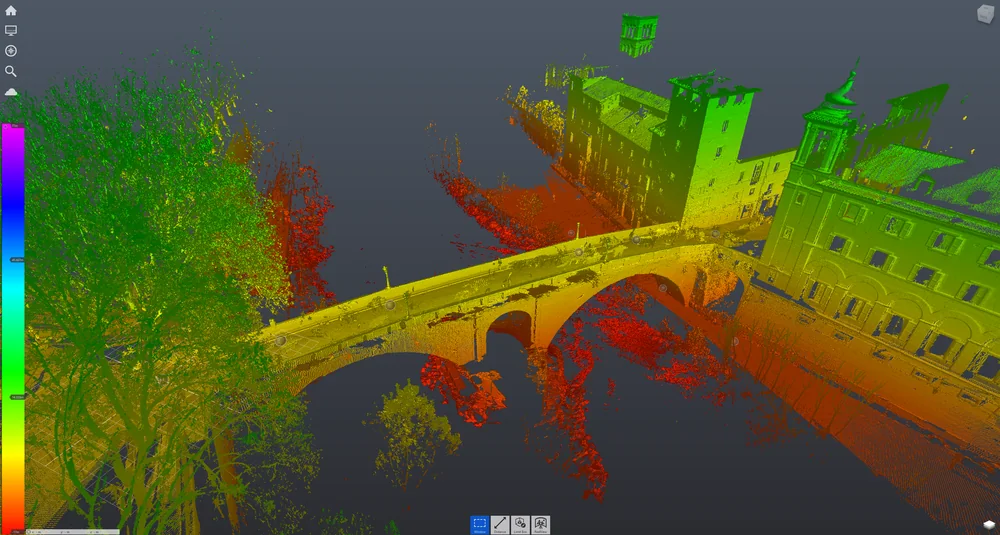

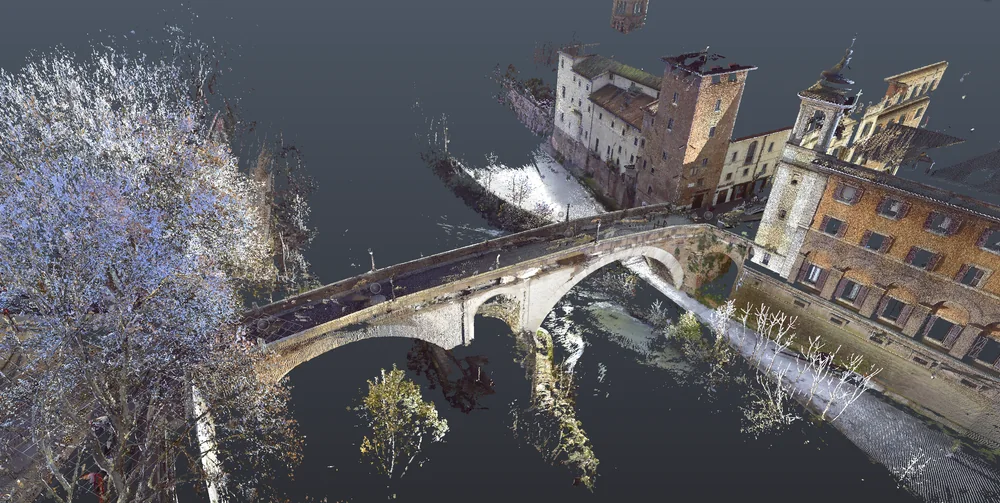

Queste viste documentano la fase di rilievo del processo Scan-to-BIM. Ponte, edifici vicini e vegetazione restano nello stesso riferimento spaziale; la visualizzazione a colori e quella per quota offrono letture complementari dei dati.
Lettura di uno spazio interno

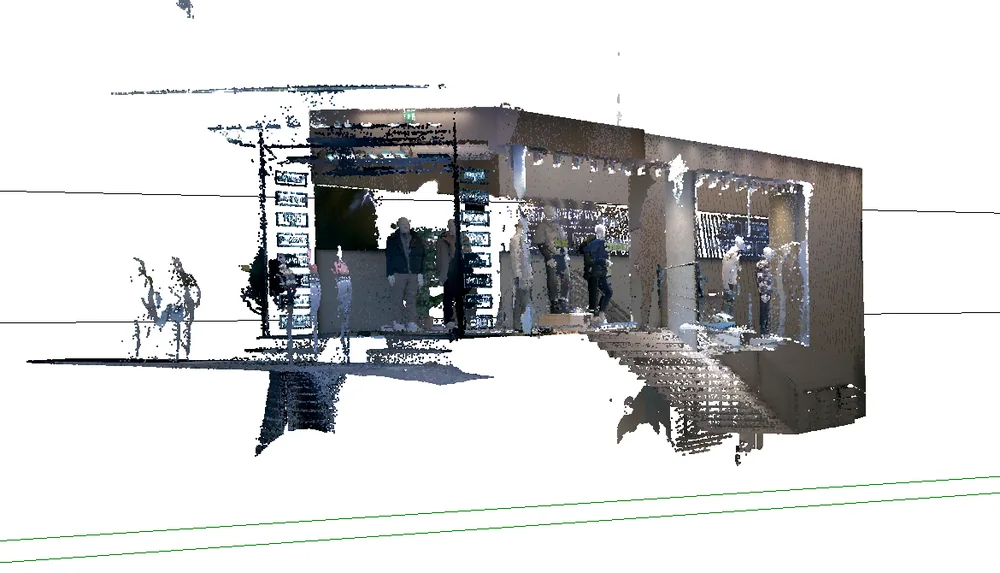

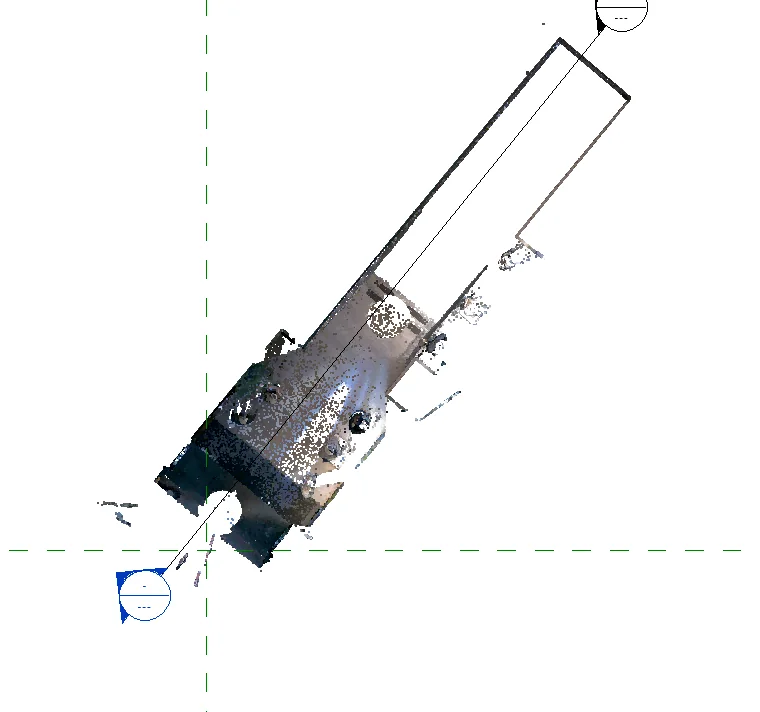

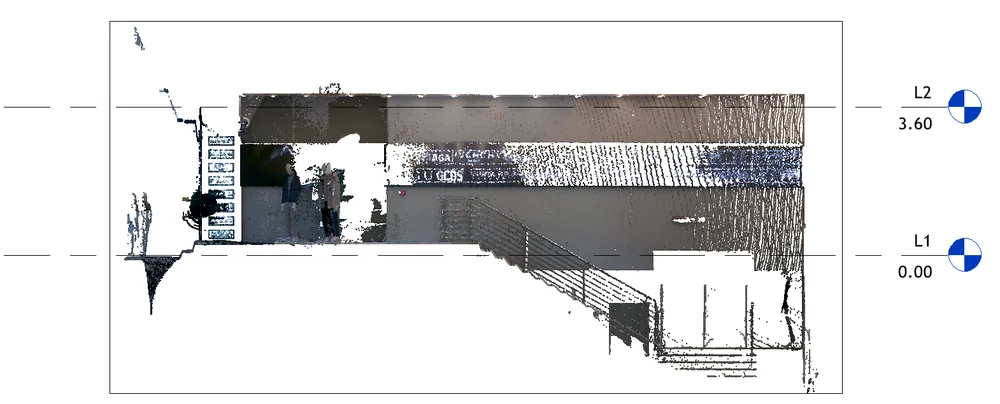

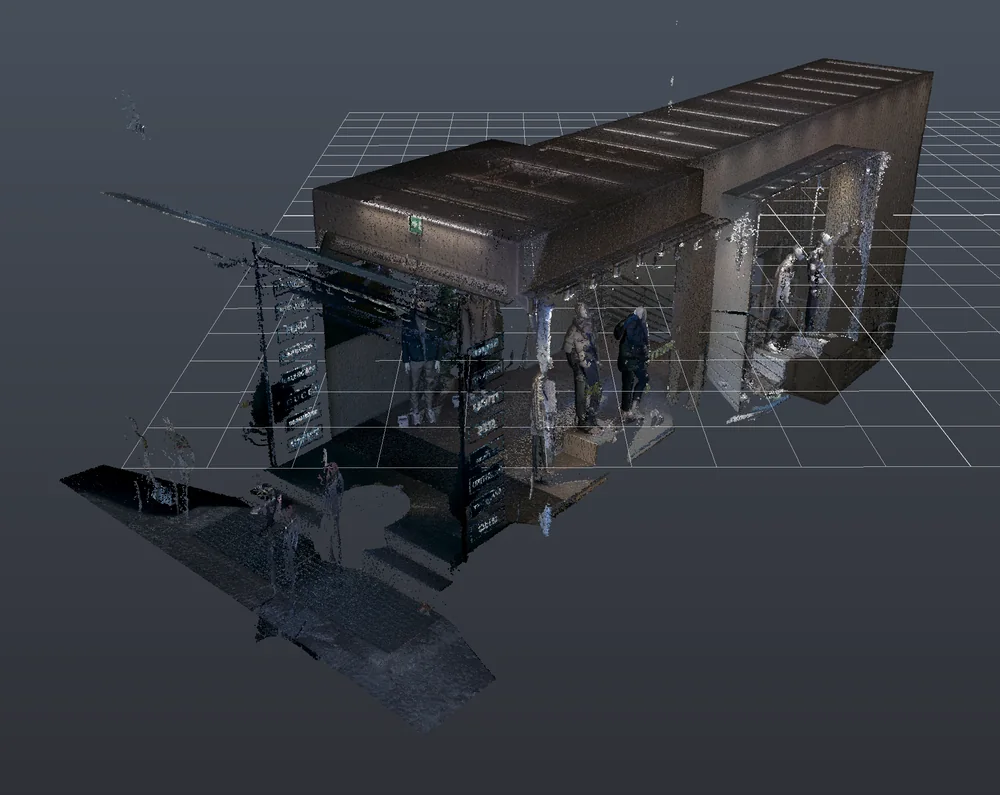

Il rilievo di un interno viene letto in tre dimensioni, in pianta e in sezione. Le viste Revit mantengono visibili le superfici rilevate insieme ai livelli di riferimento, come base per ricostruire lo spazio esistente.
